Princip rekuperace tepla
Geniálně jednoduchá fyzika: dva proudy vzduchu se v tepelném výměníku potkají, vymění si teplo, ale nesmíchají se.
Odpadní vzduch ven
Použitý vzduch z koupelny a kuchyně odchází z domu, ale teplo zůstává.
Tepelný výměník
Předává až 95 % tepla z odpadního do čerstvého vzduchu.
Čerstvý vzduch dovnitř
Filtrovaný, předehřátý vzduch proudí do obytných místností bez průvanu.
1. Odsávání
Z koupelny, kuchyně a WC se odsává vlhký a znečištěný vzduch.
2. Předání tepla
V tepelném výměníku se teplo z odpadního vzduchu předá čerstvému.
3. Filtrace
Čerstvý vzduch projde filtrem F7 — bez pylu, prachu a smogu.
4. Distribuce
Předehřátý a čistý vzduch se rozvádí do obytných místností.

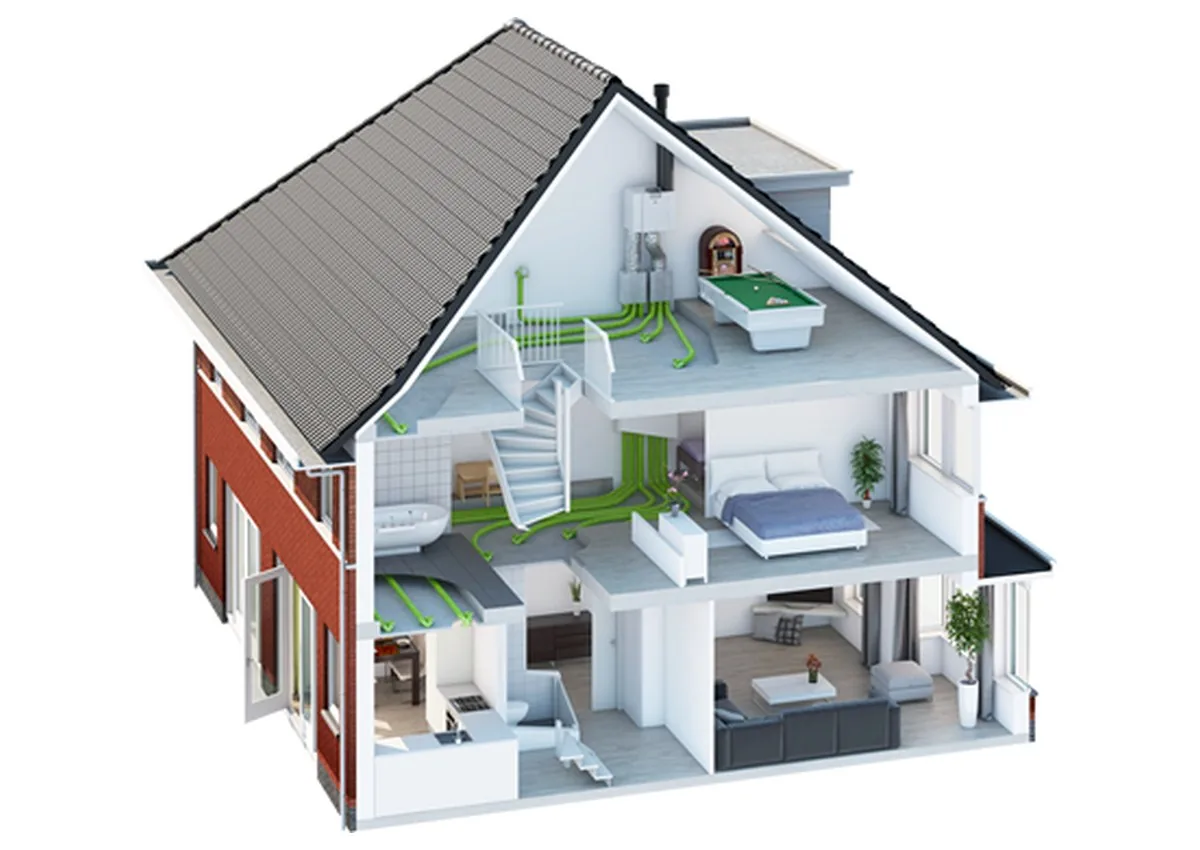

Rozvod vzduchu v celém domě
Jednotka Brink nasává čerstvý vzduch zvenku a rozvádí ho do obytných místností — ložnic, dětských pokojů a obývacího pokoje. Odsávání probíhá tam, kde vzniká vlhkost a pachy: v koupelně, na WC a v kuchyni.
- • Ploché i kruhové rozvody Brink Air Excellent do podlahy či podhledu
- • Přívodní a odsávací ventily s možností doregulace
- • Návrh průtoků na míru dispozici domu
Tepelný výměník — srdce jednotky
V protiproudém výměníku Brink procházejí dva proudy vzduchu vedle sebe, oddělené jen tenkou stěnou z plastu nebo hliníku. Teplý odpadní vzduch ohřívá studený nasávaný vzduch — bez kontaktu, bez přenosu pachů.
- • Účinnost rekuperace 90–95 %
- • Letní bypass: v létě obchází výměník a chladí dům nočním vzduchem
- • Entalpický výměník (volitelně): vrací i část vlhkosti — komfort v zimě
Příklad
Venku −5 °C, doma 22 °C
Při účinnosti 92 % přijde do místnosti vzduch o teplotě přibližně 19,8 °C. Bez rekuperace byste topili z −5 °C — to je obrovský rozdíl.
